Анализаторы спектра серии СК4М
<-120 дБн/Гц на отстройке 100 кГц
Низкие фазовые шумы:
АМ, ЧМ, ФМ
от несущей 1 ГГц
Сферы использования
Телекоммуникации
Спутниковая связь
Радиолокация
Диапазон частот от 100 Гц до 18 (20) ГГц в коаксиальных волноводах с диаметрами поперечных сечений 7,0/3,04 мм и 3,5/1,52 мм.
СК4М до 18/20 ГГц
Модификации прибора
СК4М до 50 ГГц

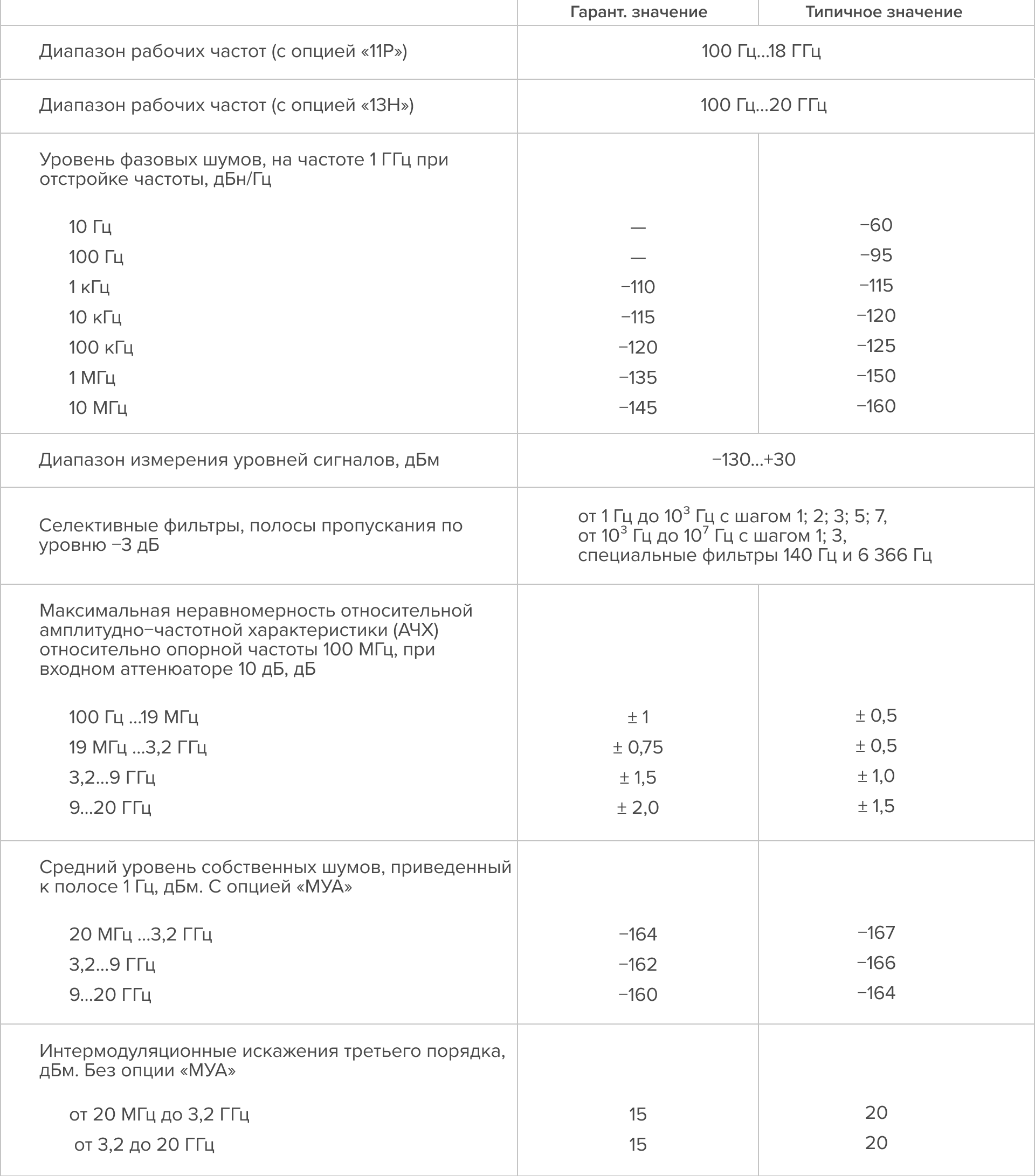

Тактико-технические характеристики СК4М до 18/20 ГГц
Гарант. значение
Типичное значение
—
—
−110
−115
−120
−135
−145
—
−110
−115
−120
−135
−145
−60
−95
−115
−120
−125
−150
−160
−95
−115
−120
−125
−150
−160
Уровень фазовых шумов, на частоте 1 ГГц при отстройке частоты, дБн/Гц
10 Гц
100 Гц
1 кГц
10 кГц
100 кГц
1 МГц
10 МГц
100 Гц
1 кГц
10 кГц
100 кГц
1 МГц
10 МГц
Диапазон измерения уровней сигналов, дБм
−130...+30
−164
−162
−160
−162
−160
−167
−166
−164
−166
−164
Средний уровень собственных шумов, приведенный к полосе 1 Гц, дБм. С опцией «МУА»
20 МГц …3,2 ГГц
3,2…9 ГГц
9…20 ГГц
3,2…9 ГГц
9…20 ГГц
15
15
15
20
20
20
Интермодуляционные искажения третьего порядка, дБм. Без опции «МУА»
от 20 МГц до 3,2 ГГц
от 3,2 до 20 ГГц
от 3,2 до 20 ГГц
± 1
± 0,75
± 1,5
± 2,0
± 0,75
± 1,5
± 2,0
± 0,5
± 0,5
± 1,0
± 1,5
± 0,5
± 1,0
± 1,5
Максимальная неравномерность относительной амплитудно−частотной характеристики (АЧХ) относительно опорной частоты 100 МГц, при входном аттенюаторе 10 дБ, дБ
100 Гц …19 МГц
19 МГц …3,2 ГГц
3,2…9 ГГц
9…20 ГГц
19 МГц …3,2 ГГц
3,2…9 ГГц
9…20 ГГц
от 1 Гц до 10 Гц с шагом 1; 2; 3; 5; 7,
от 10 Гц до 10 Гц с шагом 1; 3,
специальные фильтры 140 Гц и 6 366 Гц
от 10 Гц до 10 Гц с шагом 1; 3,
специальные фильтры 140 Гц и 6 366 Гц
Селективные фильтры, полосы пропускания по уровню −3 дБ
Диапазон рабочих частот (с опцией «13Н»)
100 Гц...20 ГГц
Диапазон рабочих частот (с опцией «11Р»)
100 Гц...18 ГГц
СК4М до 20 ГГц
³
³
⁷
Диапазон частот от 100 Гц до 50 ГГц в коаксиальных волноводах с диаметром поперечного сечения 2,4/1,042 мм.
СК4М до 50 ГГц
Модификации прибора
СК4М до 50 ГГц
СК4М до 20 ГГц

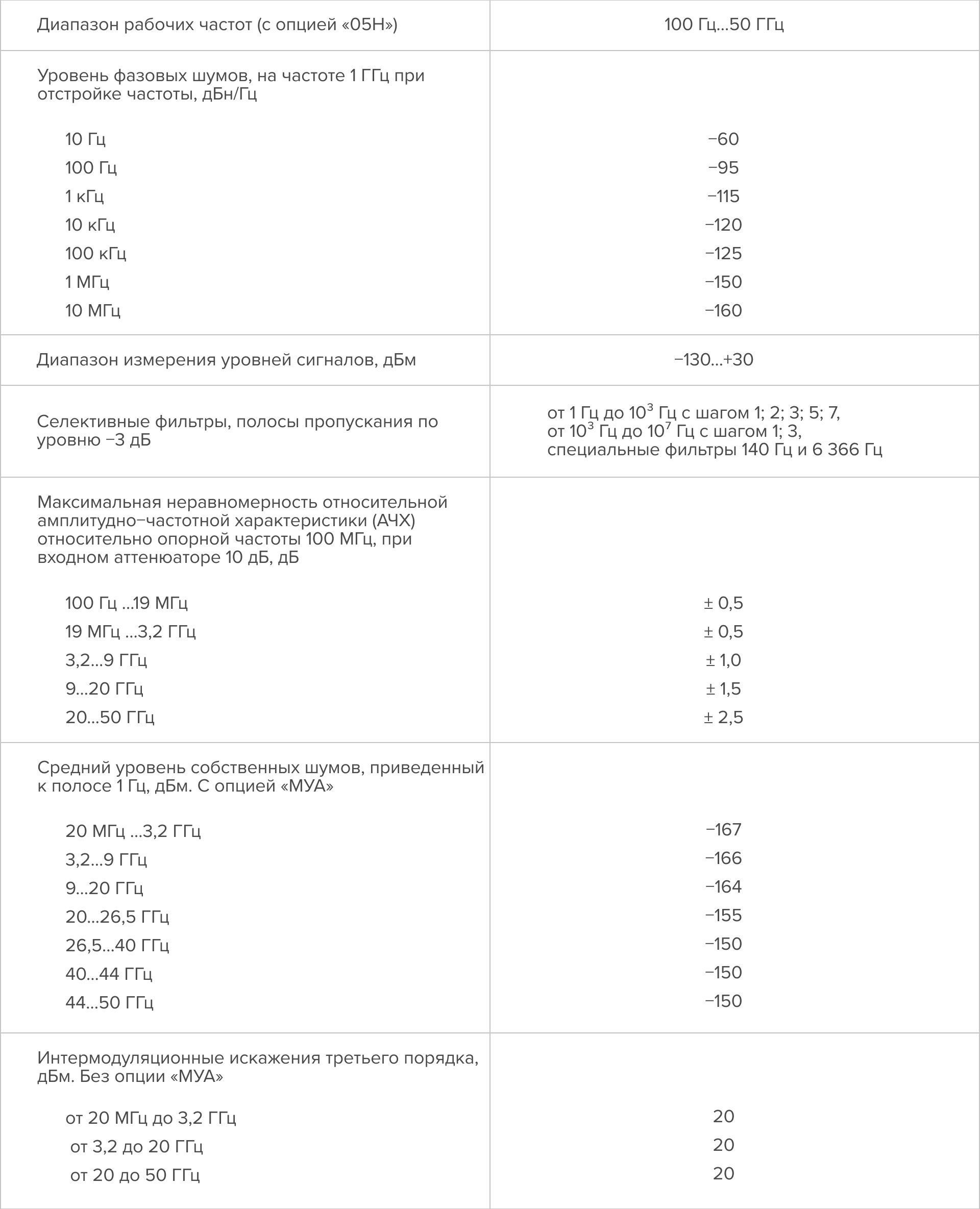

Тактико-технические характеристики СК4М до 50 ГГц
−60
−95
−115
−120
−125
−150
−160
−95
−115
−120
−125
−150
−160
Уровень фазовых шумов, на частоте 1 ГГц при отстройке частоты, дБн/Гц
10 Гц
100 Гц
1 кГц
10 кГц
100 кГц
1 МГц
10 МГц
100 Гц
1 кГц
10 кГц
100 кГц
1 МГц
10 МГц
Диапазон измерения уровней сигналов, дБм
−130...+30
−167
−166
−164
−155
−150
−150
−150
−166
−164
−155
−150
−150
−150
Средний уровень собственных шумов, приведенный к полосе 1 Гц, дБм. С опцией «МУА»
20 МГц …3,2 ГГц
3,2…9 ГГц
9…20 ГГц
20…26,5 ГГц
26,5…40 ГГц
40…44 ГГц
44…50 ГГц
3,2…9 ГГц
9…20 ГГц
20…26,5 ГГц
26,5…40 ГГц
40…44 ГГц
44…50 ГГц
20
20
20
20
20
Интермодуляционные искажения третьего порядка, дБм. Без опции «МУА»
от 20 МГц до 3,2 ГГц
от 3,2 до 20 ГГц
от 20 до 50 ГГц
от 3,2 до 20 ГГц
от 20 до 50 ГГц
± 0,5
± 0,5
± 1,0
± 1,5
± 2,5
± 0,5
± 1,0
± 1,5
± 2,5
Максимальная неравномерность относительной амплитудно−частотной характеристики (АЧХ) относительно опорной частоты 100 МГц, при входном аттенюаторе 10 дБ, дБ
100 Гц …19 МГц
19 МГц …3,2 ГГц
3,2…9 ГГц
9…20 ГГц
20…50 ГГц
19 МГц …3,2 ГГц
3,2…9 ГГц
9…20 ГГц
20…50 ГГц
Диапазон рабочих частот (с опцией «05Н»)
100 Гц...50 ГГц
от 1 Гц до 10 Гц с шагом 1; 2; 3; 5; 7,
от 10 Гц до 10 Гц с шагом 1; 3,
специальные фильтры 140 Гц и 6 366 Гц
от 10 Гц до 10 Гц с шагом 1; 3,
специальные фильтры 140 Гц и 6 366 Гц
Селективные фильтры, полосы пропускания по уровню −3 дБ
³
³
⁷
Основные применения
Анализ спектра
Подробнее
Измерение коэффициента шума
Подробнее
Фазовые шумы
Подробнее
Демодуляция
Подробнее
Основные применения
Анализ спектра
Подробнее
Измерение коэффициента шума
Подробнее
Фазовые шумы
Подробнее
Демодуляция
Подробнее
© АО НПФ "Микран" 2021
Преимущества
Основные параметры
Применения
Оставить заявку
Запрос цены на СК4М до 20 ГГц
Введите Ваш email, на который мы отправим каталог и стоимость прибора
Нажимая на кнопку, вы соглашаетесь с политикой конфиденциальности
Запрос цены на СК4М до 50 ГГц
Введите Ваш email, на который мы отправим каталог и стоимость прибора
Нажимая на кнопку, вы соглашаетесь с политикой конфиденциальности
Анализ спектра
Анализаторы спектра серии СК4М работают в частотных диапазонах до 20 и 50 ГГц. С их помощью можно измерять уровни и частоты гармонических сигналов, а также спектральную плотность мощности стационарных случайных процессов.
Приборы относятся к сегменту исследовательского оборудования и имеют собственные шумы, сопоставимые с лучшими зарубежными аналогами: −164 дБм/Гц на частоте 1 ГГц и −150 дБм/Гц на частоте 50 ГГц. Кроме того, анализаторы спектра серии СК4М имеют высокую скорость работы — частотный диапазон 500 МГц они проходят за 0,25 с.
Анализатор спектра СК4М — конфигурируемая платформа, которую можно оснащать дополнительными опциями:
— Малошумящий усилитель «МУА» расширяет динамический диапазон анализатора спектра благодаря усилению входного сигнала. Используется для измерения слабых сигналов.
— Разделительный конденсатор «РКА» изолирует постоянную составляющую тока. Используется при измерении устройств с питанием в ВЧ-тракте.
— Адаптер питания «АПА» является встроенным источником питания, позволяющим подавать в ВЧ-тракт питание до 20В и 0,5А. Используется при измерении устройств с питанием в ВЧ тракте без втулки смещения.
Приборы относятся к сегменту исследовательского оборудования и имеют собственные шумы, сопоставимые с лучшими зарубежными аналогами: −164 дБм/Гц на частоте 1 ГГц и −150 дБм/Гц на частоте 50 ГГц. Кроме того, анализаторы спектра серии СК4М имеют высокую скорость работы — частотный диапазон 500 МГц они проходят за 0,25 с.
Анализатор спектра СК4М — конфигурируемая платформа, которую можно оснащать дополнительными опциями:
— Малошумящий усилитель «МУА» расширяет динамический диапазон анализатора спектра благодаря усилению входного сигнала. Используется для измерения слабых сигналов.
— Разделительный конденсатор «РКА» изолирует постоянную составляющую тока. Используется при измерении устройств с питанием в ВЧ-тракте.
— Адаптер питания «АПА» является встроенным источником питания, позволяющим подавать в ВЧ-тракт питание до 20В и 0,5А. Используется при измерении устройств с питанием в ВЧ тракте без втулки смещения.
Измерение коэффициента шума
При наличии опции «ИКШ» анализаторы спектра СК4М позволяют измерять коэффициент шума и коэффициент передачи модуляционным методом. Прямыми измерениями в данном случае являются измерения мощностей, основанные на разности мощностей у «горячего» и «холодного» источника шума на входе системы. В качестве эталона избыточной относительной шумовой температуры, используемой при измерении, мы рекомендуем использовать генераторы шума ГШМ2 производства АО «НПФ Микран».
Анализаторы СК4М с опцией «ИКШ» оснащаются выходом питания генератора шума 28В на передней панели, что делает их более удобными в работе.
Анализаторы СК4М с опцией «ИКШ» оснащаются выходом питания генератора шума 28В на передней панели, что делает их более удобными в работе.
Фазовые шумы
Для измерения фазовых и амплитудных шумов гармонических и импульсных сигналов в анализаторах спектра СК4М предусмотрена опция «ИФШ». Измерения проводятся методом прямого измерения спектра. Анализатор автоматически определяет частоту и амплитуду несущей и строит характеристики с требуемыми отстройками. Доступные отстройки несущей: от 100 Гц до 1,5 МГц, уровень чувствительности −120 дБн/Гц на отстройке 10 кГц от несущей 1 ГГц.
Демодуляция
Анализатор спектра СК4М с опцией «АДП» содержит дополнительные инструменты для анализа амплитудно-, частотно- и фазомодулированных сигналов. При измерении одновременно отображаются ВЧ-спектр в заданной полосе, форма и спектр демодулированного сигнала, а так же оценка параметров модуляции и искажений. Максимальная полоса демодуляции 1,5 МГц, максимальный размер выборки отсчётов до 8 MSa.
